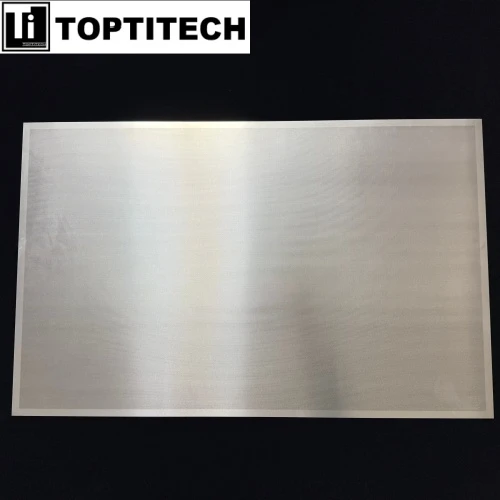

0.2 מ"מ עובי SS316L גיליון מחורר לסינון נוזלים עדין

סדין מחורר SS316L בעובי 0.2 מ"מ של TOPTITECH עבור סינון נוזלים עדין מיוצר באמצעות תחריט פוטוכימי. תהליך דיוק זה מסיר באופן סלקטיבי חומר כדי ליצור את הפתחים שצוינו בגודל 0.3 מ"מ, תוך השגת גיאומטריית חור מדויקת עם סובלנות בדרך כלל בטווח של ±0.01 מ"מ. טכניקת התחריט מייצרת קירות חלקים לחלוטין ללא חורים- ושומרת על השלמות המטלורגית המלאה של מצע ה-SS316L. היעדר זה של לחץ מכני או התקשות עבודה מבטיח שהחומר שומר על עמידות הקורוזיה האופטימלית שלו, המאופיינת במספר שווה של התנגדות חריצים (PREN) העולה על 28, ומבטיח תכונות מכניות אחידות על פני כל הגיליון.

עובי 0.2 מ"מ

גודל נקבוביות 0.3 מ"מ

בנייה זו מתורגמת ישירות לביצועי סינון מעולים. הגיליון המחורר SS316L בעובי 0.2 מ"מ לסינון נוזלים עדין מספק שימור חלקיקים מוחלט בהתבסס על גודל הצמצם המדויק שלו. הפתחים החלקים והיעילים מבחינה הידרודינמית מקדמים זרימה למינרית, מפחיתים את ירידת הלחץ ומצמצמים סתימה. בשילוב עם העמידות הכימית המובנית של SS316L, גיליון זה מציע שירות אמין -לטווח ארוך במדיה אגרסיבית עבור יישומים קריטיים לרבות סינון תהליכים כימיים, מערכות דלק ונוזל קירור מדויקות ועיבוד מזון או תרופות בטוהר- גבוה. יכולת הניקוי והיציבות המבנית שלו תומכים בשימוש חוזר בסביבות תעשייתיות תובעניות.

• חומר: SS316L
• גודל: 650x410 מ"מ
• עובי: 0.2 מ"מ
• גודל נקבוביות: 0.3 מ"מ

גיאומטריית צמצם מדויקת



תהליך התחריט הפוטוכימי יוצר פתחים מדויקים של 0.3 מ"מ, המבטיח שימור חלקיקים מוחלט ועקבי. זה מבטל את המעקף ומבטיח ניתוק סינון אמין עבור תהליכים הדורשים הפרדה בטווח של 300 מיקרון.

קירות חורים חלקים ללא-הידרודינמית



שלא כמו גיליונות מחוררים מכנית, תחריט מייצר פתחים ללא מיקרו-בוררים או קצוות מעוותים. גימור משטח חלק זה ממזער את מערבולת הנוזלים, מפחית את ירידת הלחץ ומוריד באופן משמעותי את הסיכון להידבקות חלקיקים ולסנוור מדיה.

שמירה על שלמות מתכות ועמידות מרבית בפני קורוזיה



תהליך התחריט ללא-מגע משרה אפס התקשות עבודה או מתח שיורי, שומר על המשיכות המלאה של מצע ה-SS316L. החומר שומר על מספר שווה ערך אופטימלי של עמידות פיתול (PREN > 28), ומציע עמידות מעולה בפני כלורידים, חומצות וקוסטים בהשוואה לחלופות מוקשות-בעבודה.

יכולת ניקוי ועיקור יוצאת דופן



השילוב של גימור 2B וטהור, קירות צמצם חלקים ומשטח SS316L אינרטי מאפשר ניקוי יסודי באמצעות פרוטוקולי CIP (Clean-in-Place). הסדין עמיד בפני סטריליזציה חוזרת ונשנית באמצעות חיטוי או חומרי חיטוי כימיים ללא פירוק.

שטח פתוח גבוה עם יציבות מבנית



תחריט מדויק מאפשר דפוסי חורים אופטימליים הממקסמים את השטח הפתוח לזרימה בעוד שהעובי של 0.2 מ"מ ומזג החומר ללא שינוי מספקים קשיחות הכרחית. איזון זה מבטיח שלמות מבנית במכלולי מסננים רוטטים או בלחץ דיפרנציאלי ללא סיכון לכשל עייפות

עיבוד כימי וממסים-בטוהר גבוה

גיליון זה משמש כרשת תמיכה קריטית או מסנן ישיר בייצור של חומצות -טהורות במיוחד, פוטו-רזיסטים וממיסים בדרגת מוליכים למחצה-. הפתחים הנטוליים-0.3 מ"מ ומשטח ה-SS316L המלוטש מונעים זיהום מיוני מתכת או נשירה של חלקיקים, חיוניים לשמירה על טוהר הנוזלים במערכות לולאה סגורות- ועומדים בתקנים מחמירים בתעשייה.

מערכות דלק, הידראוליות ושימון מדויקות

הרכיב מספק סינון מוטבע אמין לדלק תעופה, נוזלים הידראוליים בעלי ביצועים גבוהים- וחומרי סיכה סינתטיים. גיאומטריית הצמצם העקבית שלו מבטיחה שימור חלקיקים יציב, בעוד שעמידות ה-PREN > 28 בפני קורוזיה מבטיחה שלמות-לטווח ארוך נגד מזהמים ביולוגיים, חדירת מים ואריזות תוספים ללא סיכון להתפרקות מדיית המסנן.

תמיכה והגנה על ממברנות תעשייתיות מיוחדות

הסדין פועל כשכבת הגנה אידיאלית ומצע תמיכה עבור ממברנות פולימר או קרמיות עדינות במערכות סינון- של זרימה צולבת ואוסמוזה הפוכה. השטח הפתוח המדויק והפרופיל הקשיח אך הדק שלו מספקים גיבוי אופטימלי עם אובדן לחץ מינימלי, בעוד התאימות הכימית שלו מגנה על הממברנות מפני פסולת במעלה הזרם ונזק מכני.

ניהול נוזלים במעבדה ומכשור אנליטי

בציוד מעבדה קריטי, הרכיב מתפקד בתוך קווי דגימה אוטומטית, מסנני ריאגנטים ומודול הגנה על כרומטוגרף. הגיאומטריה החרוטה הפוטוכימית מבטיחה מאפייני זרימה שניתן לחזור עליהם, ויציבות החומר המובנית מונעת אינטראקציה עם ממיסים או מאגרים אורגניים אגרסיביים, מה שמבטיח דיוק אנליטי ואריכות ימים של המכשיר.

כלל בסיסי בעיצוב יריעות מחוררות קובע כי קוטר הפתח חייב לעלות על עובי החומר. עיקרון הנדסי זה נובע מאילוצים הקשורים זה בזה במכניקת הטבעת מתכת, פיזיקת כלי עבודה והתנהגות חומרים. עבור גיליון SS316L בעובי 0.2 מ"מ, ציון צמצם קטן מ-0.2 מ"מ או שווה ל-0.2 מ"מ פוגע בשלמות המוצר והיתכנות הייצור.

 מגבלות מכניות וכלי עבודה
יחס הגובה-רוחב של סיכת האגרוף הופך קריטי כאשר קוטר הצמצם מתקרב לעובי החומר. קוטר סיכה התואם לעובי הגיליון של 0.2 מ"מ פועל ביחס של 1:1, ויוצר מתח גזירה בלתי בר-קיימא במהלך הטבעה. זה מאלץ סטייה צדדית מוגזמת, מה שמוביל לשבר מהיר של סיכה ולנזק קבוע לתבנית. במקביל, שמירה על מרווח האגרוף הנדרש-ל-של 5-8% מעובי החומר הופכת לבלתי אפשרית בקנה מידה זה, וכתוצאה מכך בלאי מואץ של הכלים ואיכות צמצם לא עקבית.

 עיוות חומר ושלמות מבנית
גזירת צמצם של 0.2 מ"מ ב-SS316L בעובי 0.2 מ"מ גורמת לעיוות פלסטי חמור ולא הפרדת חומרים נקיים. המתח המרוכז עולה על חוזק המתיחה האולטימטיבי של החומר באופן מקומי, ויוצר פרופיל קצה קרוע עם שברים מיקרו-. מבנה הקצה שנפגע זה הופך למוקד להתפשטות הסדקים תחת עומס ומדרדר משמעותית את עמידות הסגסוגת בפני קורוזיה על ידי שיבוש שכבת התחמוצת הפסיבית שלה.

 פשרה על ביצועים פונקציונליים
פתחים בעלי יחסי קוטר-ל-עובי הקטן או שווה ל-1 יוצרים נתיבי זרימה לא מתפקדים. ביישומי סינון, אורך התעלה המורחב יוצר ירידת לחץ אוסרנית ומקדם סנוור חלקיקים מהיר. הדפוס המחורר גם מחליש באופן קריטי את קשיחות הכיפוף והשטוח של הסדין, מה שהופך אותו לא מתאים לכל סביבת הפעלה בלחץ או רטט.

השיטה המומלצת בתעשייה שומרת על יחס צמצם מינימלי-לעובי- של 1.2:1, כאשר 1.5:1 הוא אופטימלי עבור יישומים מדויקים. הצמצם שצוין 0.3 מ"מ ב-SS316L בעובי 0.2 מ"מ משיג את האיזון האידיאלי הזה, ומאפשר ייצור נקי, ביצועים אמינים וחיי שירות ארוכים במערכות סינון עדינות תובעניות.
