φ4.75 מ"מ מחודד טיטניום נקבובי למכשירי ואקום מיקרו
פעולה נקייה מטבעה, ללא-התנדפות.
שלמות מכנית מונוליתית.
הפעלה ורסטילית וגמישות תפעולית.
ניהול מימן יוצא דופן.
שלח החקירה
הצגת המוצר

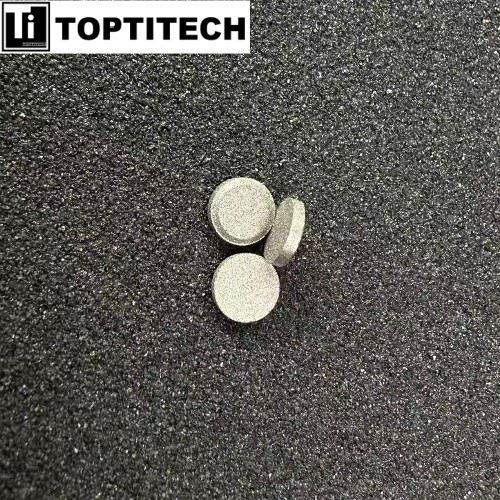

מגביר טיטניום נקבובי φ4.75 מ"מ של TOPTITECH עבור התקני ואקום מיקרו מספק שלמות ואקום יוצאת דופן ביישומים קומפקטיים במיוחד-. מגבר זה (NEG) שאינו -מתאייד משתמש במבנה מתכות של אבקת טיטניום בטוהר- גבוה, שהונדס באמצעות לחיצה איזוסטטית קרה וסינטר ואקום בטמפרטורה גבוהה-. תהליך זה יוצר צורה מונוליטית חזקה הכוללת נקבוביות גבוהה ושטח פנים פנימי נרחב. הגטר שואב באופן פעיל גזים פעילים שיוריים-כולל מימן בטמפרטורת החדר וחמצן, חנקן, פחמן חד חמצני, עם הפעלה- באתר. אופיו הבלתי -מתאייד מבטיח סביבה נקייה, נטולת חלקיקים-, קריטית להגנה על מיקרו-אופטיקה ואלקטרוניקה רגישה מפני זיהום.
משבר מיניאטורי זה תוכנן לשילוב במכשירי מיקרו-אטומים הרמטית שבהם נפח מוגבל מאוד. ה-φ4.75 מ"מ מרומז טיטניום נקבובי עבור התקני ואקום מיקרו מספק יציבות -לטווח ארוך על ידי ספיגה כימית של מולקולות גז, ובכך שומר על רמת הוואקום הדרושה לאריכות ימים ואמינות המכשיר. הוא מוצא תפקידים חיוניים באריזת ואקום MEMS, צינורות גלים מיניאטוריים-(TWT) ופחיות TO של דיודות לייזר אמינות גבוהות-. הביצועים שלו מבטיחים שלמות תפעולית על ידי מניעת הרעלת קתודה ועיכוב חמצון פני השטח, שהם בעלי חשיבות עליונה לפונקציונליות מתמשכת במערכות תעופה וחלל, טלקומוניקציה ומערכות מושתלות רפואיות תובעניות.
מפרטי מוצרים
| חוֹמֶר |
GR1 טיטניום |
|||
|
דרגת סינון/גודל נקבוביות |
10 אמ |
|||
|
קוֹטֶר |
4.75 מ"מ |
|||
|

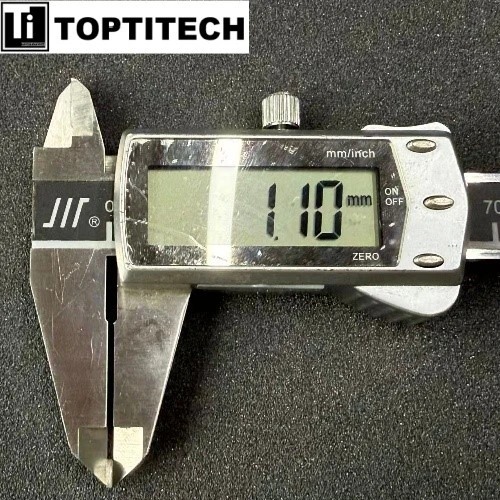

עוֹבִי |
1.10 מ"מ |
|||
|
טֶכנִיקָה |
סינטרינג |
|||
תכונות מוצרים
קינטיקה מעולה של ספיגת גז
מבנה ה-טוהר הגבוה, שמקורו באבקה-מתכת-מספק יחס משטח-משטח-ל-נפח יוצא דופן. ארכיטקטורה זו ממקסמת אתרים פעילים לספיגת שאריות גזים פעילים, ומבטיחה מהירויות שאיבה מהירות למימן בטמפרטורת החדר וחמצן, חנקן ופחמן חד חמצני בעת הפעלה תרמית.
פעולה נקייה מטבעה, ללא-התנדפות
בתור גטר אמיתי שאינו-מתנדף (NEG), הוא מבטל את הסיכון לזיהום חלקיקים או-סרט דק. מאפיין זה הוא בעל חשיבות עליונה להגנה על מיקרו-אופטיקה רגישה, משטחי מוליכים למחצה ופולטי קתודה מפני משקעים פוגעים בביצועים-, מה שמבטיח אורך חיים ואמינות של המכשיר
שלמות מכנית מונוליתית
חיבור הדיפוזיה המוצק- המושג באמצעות סינטר ואקום יוצר מבנה חזק ויחידי. עיצוב זה עמיד בפני שבירה תחת זעזועים מכאניים ורעידות, ומבטיח ללא יצירת חלקיקים לאורך מחזור החיים התפעולי שלו, גם לאחר רוויה מלאה והתפרקות.
הפעלה ורסטילית וגמישות תפעולית
הגטר מציע תאימות תפעולית רחבה. ניתן להפעיל אותו באתרו באמצעות לייזר או חימום התנגדות והוא פועל ביעילות על פני ספקטרום טמפרטורות רחב, החל מסביבה לשאיבת מימן ועד לטמפרטורות גבוהות עבור חילוץ מינים של חמצון.
ניהול מימן יוצא דופן
גטר זה מספק שאיבת טמפרטורת -חדר ללא תחרות למימן, מוצר ראשוני להוצאת גז באריזות הרמטיות. המטריצה הנקבוביה-הגבוהה שלו מאפשרת ספיחה מהירה ואחסון בטוח של מימן, מניעת עליית לחץ והפחתת סיכוני התפרקות המימן ברכיבים סמוכים.
תאימות אולטרה-High Vacuum (UHV).
לחץ האדים הנמוך ביותר של החומר והוצאת הגזים המינימלית המובנית לאחר ההפעלה הופכים אותו למתאים לשילוב במערכות המכוונות למשטרי UHV ו-XHV. זה תורם ישירות להשגת ושמירה על רמות ואקום טהורות אלה מבלי להפוך למקור זיהום בעצמו.
יישומים
MEMS הרמטי ואנקפסולציה של חיישנים.
מגבר זה הוא קריטי לשמירה על סביבת הוואקום החיונית בתוך מהודים ממוזערים של MEMS, גירוסקופים ומדדי הדמיה אינפרא אדום. הפונקציה שלו מונעת שיכוך גז והולכה תרמית, ובכך משמרת את גורמי ה-Q- והרגישות הגבוהים הנדרשים עבור ניווט אינרציאלי ומערכות זיהוי תרמי מדויקות.
Miniature Traveling-Wave Tube (TWT) מגברים.
משולב בתוך TWTs תקשורת לוויינית ומגברי מכ"ם, הגטר שומר על ביצועי הקתודה על ידי ספיגת גזים שיוריים באופן רציף הגורמים להרעלת קתודה. זה מבטיח פליטת אלקטרונים יציבה ומאריך את תוחלת החיים התפעולית בפלטפורמות לוחמה אלקטרונית בתחום התעופה והחלל.
דיודת לייזר גבוהה- ואריזת פחיות TO-.
הגטר נפרס בתוך אריזות דיודות לייזר סגורות הרמטית כדי לספוג לחות וגזים קורוזיביים היוצאים מהגז מהרכיבים הפנימיים. הגנה זו מפחיתה את חמצון ההיבטים ואת פגמי הקו האפל, דבר הבסיסי להבטחת יציבות הספק מוצא זוהר ואריכות ימים בתקשורת סיבים אופטיים ומקלטי משדר מרכזי נתונים.
מכשור מחקר ואנליטי במיוחד-בוואקום גבוה (UHV).
הגטר משמש כמשאבה מבוזרת קומפקטית בתוך ספקטרומטרי מסה ניידים, מיקרוסקופים אלקטרוניים ניידים וקווי קרן מאיץ חלקיקים. הוא מנהל באופן פעיל מימן וגזי תהליך אחרים באופן מקומי, תורם להשגה ולשמירה על שלמות הוואקום הקיצונית הדרושה למדידות אנליטיות מדויקות ולקוהרנטיות אלומה.
כיצד פועל גטר טיטניום: עקרונות ומטרה
משבצת טיטניום פועלת על העיקרון של משחה כימית סלקטיבית, ומתפקדת כמשאבה פסיבית בעלת קיבולת- גבוהה לשמירה אקטיבית על שלמות הוואקום. מטרתו היא לא רק ליצור ואקום אלא לקיים אותו תמידית על ידי הסרת מיני גז פעילים המתפתחים ממרכיבים פנימיים או מחלחלים דרך אטמים לאורך זמן.
מנגנון הליבה כרוך ב-chemisorption, כאשר מולקולות הגז עוברות תגובה כימית בלתי הפיכה עם משטח הטיטניום הנקי בתגובתי מאוד. עם הפעלה תרמית, המסירה את שכבת הפסיבציה המקורית, משטח הטיטניום הטרי מפגין זיקה חזקה לגזים תגובתיים. מולקולות חמצן, חנקן ופחמן חד חמצני מתפרקות במגע ויוצרות תרכובות יציבות במצב מוצק, כגון טיטניום דו חמצני (TiO₂), טיטניום ניטריד (TiN) וטיטניום קרביד (TiC). תגובה זו פוסלת לצמיתות את הגזים הללו בתוך חומר הגובר של הגטר.
ניהול מימן מתרחש באמצעות שילוב של פיזיספציה וספיגה. מולקולות מימן (H₂) מתפרקות לאטומים על פני הטיטניום ומתפזרות לאחר מכן לתוך הסריג הגבישי של המתכת ליצירת שלב טיטניום הידריד הפיך (TiH₂). היכולת הייחודית הזו מאפשרת לגטר "לנשום" מימן ביעילות, ופועלת כמאגר לשליטה בלחץ המימן החלקי בתוך הסביבה הסגורה לאורך חיי המכשיר.
המטרה הבסיסית של שילוב משבר טיטניום היא להבטיח-יציבות תפעולית ואמינות לטווח ארוך עבור התקני מיקרו-תלויים בוואקום. היא מונעת תופעות-הפוגעות בביצועים כגון הרעלת קתודה בפולטות אלקטרונים, חמצון של משטחים אופטיים רגישים ופריקה טפילית הנגרמת על ידי מולקולות גז מיונן. על-ידי שאיבה מתמשכת של מינים שיוריים ויוצאים מהגז, ה-Gutter מבטיח את סביבת הוואקום הטהורה החיונית לפונקציונליות ולאורך החיים של מערכות קריטיות בתעופה וחלל, טלקומוניקציה ומכשור מתקדם.
